PROCEDIMIENTO PARA MONTAJE DE CAJA MICRO

ACTUADOR ESC

ESTE PROCEDIMIENTO ES PARA ACTUADORES ARMADOS Y PROBADOS, SEAN SUELTOS O ARMADOS EN UNA VALVULA.

Se requiere aire comprimido.

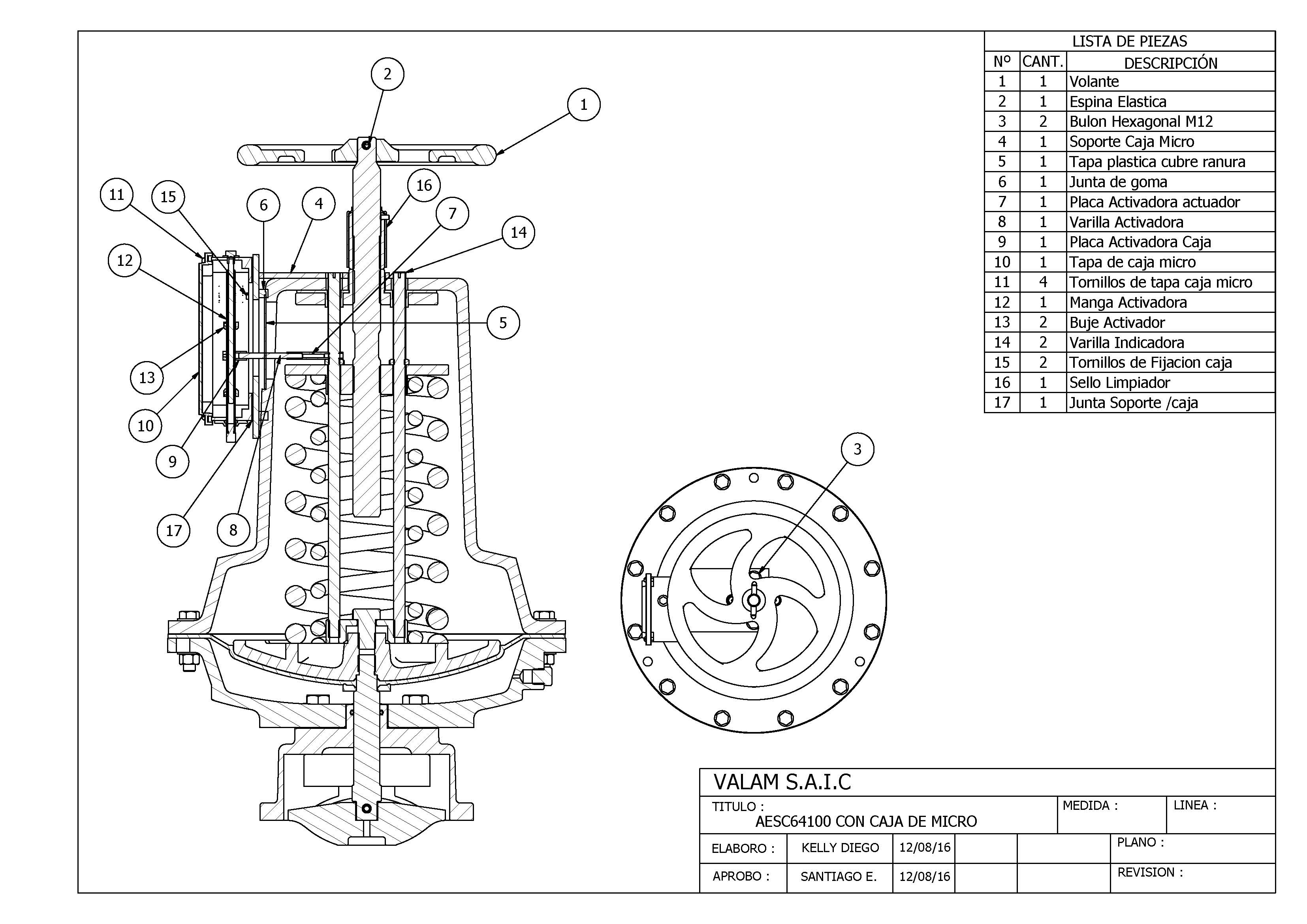

  1. Remover la espina del volante (2)

  2. Retirar el volante (1).

  3. Desenroscar los 2 bulones de la tapa (3).

  4. Retirar el sello limpiador (16) (buje de goma).

  5. Retirar 2 clavos permanentes que fijan la tapita plástica que protege la ranura en el costado de la tapa, y retirar la tapita (5).

  6. Colocar el soporte caja micro (4) sobre la tapa (con la junta de goma (6) insertado entre el soporte y la tapa para cubrir la ranura) y fijar el mismo con los bulones ( 3).

  7. Abrir la válvula con aire comprimido, asegurándose que las varillas indicadoras (14) no rocen con el soporte (4); dejando la misma abierta.

  8. Roscar varilla activadora (8) en la placa activadora del actuador (dentro de la ranura en la tapa, asegurando que esté roscado a fondo) (7).

  9. Desenroscar los 4 tornillos (4) de la tapa de la caja, para retirar la tapa (10) para que quede el mecanismo a la vista.

  10. Colocar la junta soporte/caja (17) sobre el soporte.

  11. Aflojar el tornillo de la placa activadora en la caja (9) y los tornillos de los bujes activadores (13) para que deslicen sobre la manga activadora (12).

  12. Presentar la caja  haciendo insertar la varilla activadora (8) en la placa activadora de la caja (9), asegurando que la caja asiente sobre el soporte y la junta, fijándola con los tornillos (15). (En caso que la caja no asiente, rebajar el largo de la varilla activadora hasta lograrlo).

  13.  Siempre con la válvula abierta: deslizar la manga activadora (12) hacia arriba dejando una luz de 5 mm, y apretar el tornillo de la placa activadora de la caja (9).

  14. Mover el buje activador superior hacia arriba hasta accionar el micro superior (13), apretando el tornillo para fijarlo - quedando así la posición de válvula abierta calibrada.

  15. Cerrar el aire comprimido, esperar que cierre el actuador y mover el buje activador inferior  (13) hacia abajo hasta accionar el micro inferior, apretando el tornillo para fijarlo - quedando así la posición de válvula cerrada calibrada.

  16. Actuar el actuador con aire comprimido para abrir y cerrar la válvula, comprobando los movimientos y la actuación de los micros. Colocar la tapa a la caja.

  17. Colocar el sello limpiador y el volante sobre el vástago volante; insertar la espina del volante para fijarlo.
